\ MICROHOLES EDM
O nosso compromisso com a tecnologia EDM não tem limites. A gama de produtos da ONA inclui atualmente a experiência da empresa norte-americana AA EDM em máquinas para maquinação de micro-orifícios através de EDM.
Máquinas sem precedentes em termos de capacidade de produção. Máquinas compactas com grande fiabilidade e precisão preparadas para responder aos mercados europeu e mundial.
Vantagens da tecnologia EDM para perfuração de micro-orifícios
- 96 % OEE (Eficácia Geral dos Equipamentos)
Capacidade de produção extremamente elevada. - SIMPLES DE USAR E COM UM BAIXO CUSTO DE MANUTENÇÃO
Máquinas de construção sólida, de fácil instalação e funcionamento intuitivo. - POUPANÇA EM CONSUMÍVEIS
Os nossos consumíveis duram mais e custam menos. - ESPECIALISTAS EM DESIGN MODULAR E SUPERFÍCIE MÍNIMA
Manutenção com uma dimensão mínima. - PRECISÃO AO MÁXIMO
As peças não se desgastam e a cabeça EDM não sai do eixo, portanto, não se perde precisão no tempo. - DO PROJETO MAIS SIMPLES AO MAIS COMPLEXO
Design e programação personalizáveis para satisfazer as suas necessidades.
APLICAÇÕES

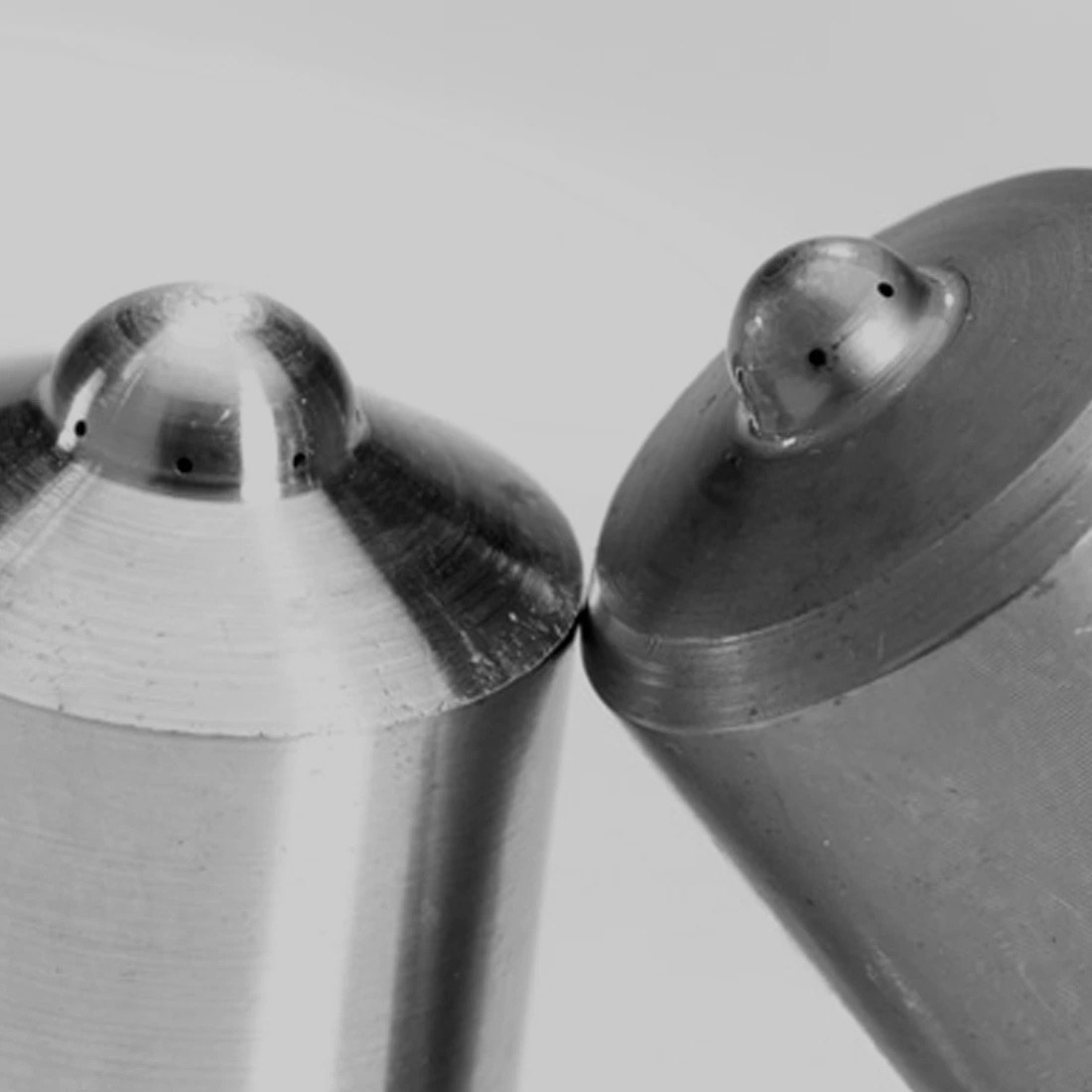

>> Injetor diesel com 8 orifícios

Diâmetro do orifício: 0,13 mm |
Grossura da parede: 0,81 mm |
8 orifícios, um ângulo, equidistantes. |
Duração do ciclo = 18 seg./orifício, 2,7 minutos por injetor. |
Elétrodo de tungsténio 0,1 mm |
Diâmetro x 304 mm compr. |

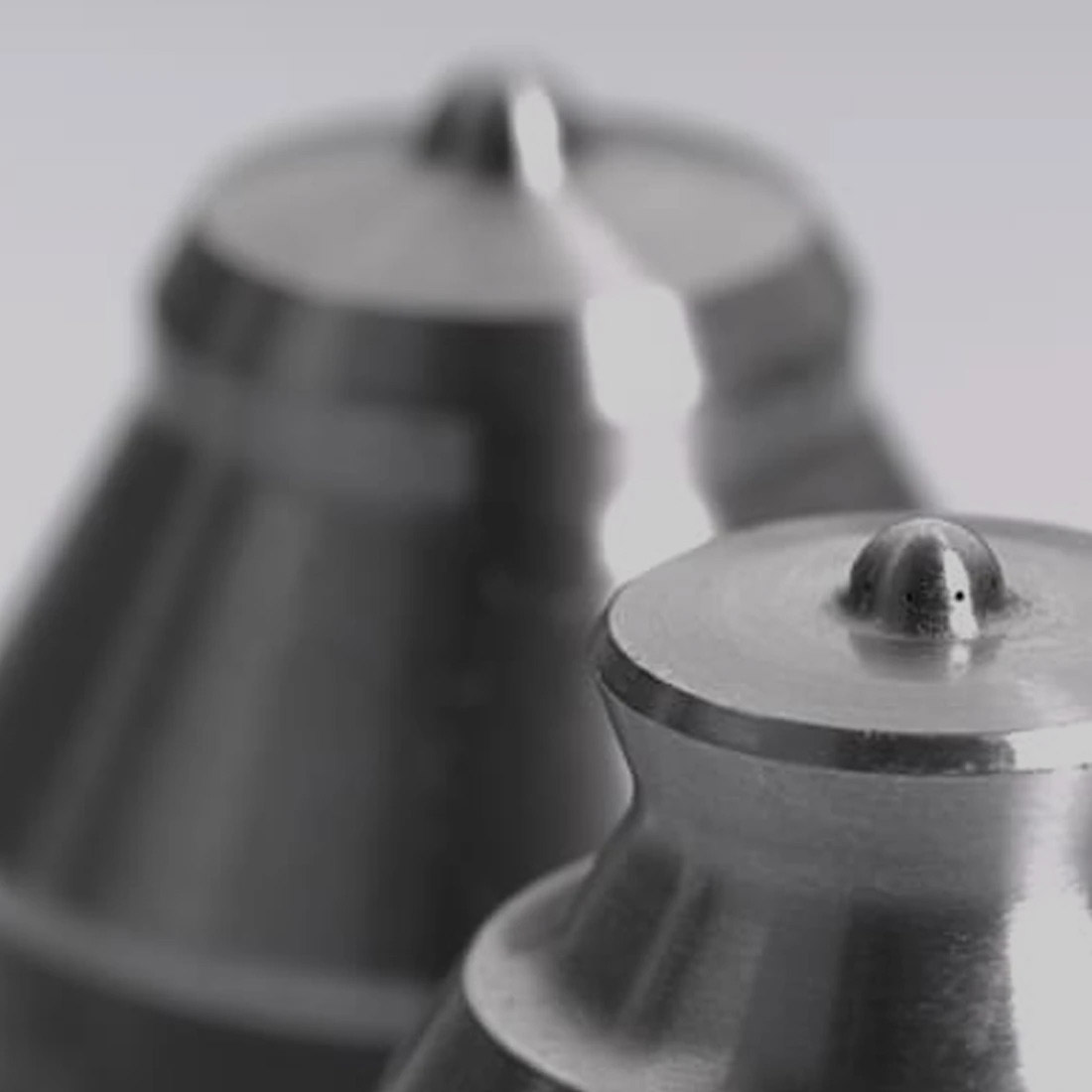

>> Injetor diesel com 12 orifícios

Diâmetro do orifício: 0,33 mm |
Grossura da parede: 1,5 mm |
8 orifícios, um ângulo, equidistantes. |
12 orifícios, vários ângulos/localizações. |
Duração do ciclo = 48 seg./orifício, 6 minutos por injetor. |
Elétrodo de tungsténio 0,3 mm Diâmetro x 304 mm compr. |
>> Selador de agulha de injetor diesel com 2 orifícios

Diâmetro do orifício: 0,22 mm. |
Diâmetro do orifício: 0,24 mm. |
Grossura da parede: 0,71 mm. |
Grossura da parede: 1 mm. |
2 orifícios separados por 90°. |
Duração do ciclo = 32 seg./peça a peça. |
Elétrodo de tungsténio 0,21 mm Diâmetro x 304 mm compr. |
CASO DE ESTUDO
Eletroerosão por micro-furos do modelo MF5: Precisão e redução de ustos
A Eletroerosão por micro-furos do modelo MF5 garante precisão e redução de custos no processo de fabrico de injetores.
