5 razões para escolher EDM para peças de aeronáutica e turbinas.
A ONA está envolvida em projetos do setor aeroespacial há mais de 20 anos, provando que a EDM é uma solução de ponta para esses setores.
1
Geometrias complexas
2
Eficácia e viabilidade
3
Rastreabilidade de peças e segurança cibernética garantidas
4
Maior autonomia da indústria
5
Baixa camada de refundição
VÍDEO
\ VÍDEO
\ PRINCIPAIS APLICAÇÕES
\ PRINCIPAIS APLICAÇÕES
Proyectos aeronáuticos y del sector de la energía.
Integridad superficial garantizada.
El control de cada descarga del generador digital garantiza la integridad superficial de las piezas incluso en las condiciones más estrictas. Las máquinas ONA AV y QX consiguen acabados perfectos sin micro grietas evitando la aparición de la capa de material refundido
\ Shaped Holes
- Machine: HALLEY 4
- Material: Stainless steel (3D Printed)
- Electrodes: ⌀0.5mm brass singles channel / ⌀0.9mm brass single channel
- Features: Diffusers (184) Holes (289)
- Cycle time (machining): 5hour 17minutes
\ Blisks
A eletroerosão é a melhor opção para o fabrico de blisks de turbinas. A ONA concebe os elétrodos e as suas trajetórias associadas através de metodologias e algoritmos próprios baseados em algoritmos de otimização. De seguida, delineiam-se as estratégias de maquinação e define-se a sequência de operações.
\ NGV
Trata-se de uma das aplicações mais comuns e que, graças ao novo gerador QX de penetração, permite levar a cabo uma erosão excelente. Além disso, as máquinas de duplo cabeçal da ONA podem reduzir até metade os tempos de fabrico da peça. Por sua vez, a experiência da ONA em NGVs é superior a 25 anos, o que assegura um conhecimento profundo do processo.
\ Honeycomb
A eletroerosão da ONA recorre a um método que se baseia num elétrodo cilíndrico que roda sobre o Honeycomb. A vantagem é a menor necessidade de potência e o melhor controlo sobre a quantidade de material que é derretido.
\ Fir Tree
A máquina standard AV Turbine Disk permite o fabrico de discos de turbina inclinados. Graças à integração de programas como o Script Programming, a aplicação ONA Smart Connect possibilita uma rastreabilidade e uma automatização integral do processo.
\ Diffuser
A conceção do elétrodo especial CAM baseado num algoritmo genético permite a definição ideal das trajetórias dos elétrodos de acordo com os critérios seguintes, caso da taxa máxima de eliminação de material para desbaste, assim como o acabamento superficial e a precisão geométrica para o acabamento.
\ Anel corte inclinado
\ Revestimento incinerador
É possível agora obter-se um elevado índice de remoção de material. Revestimentos tradicionalmente maquinados por meio de fresagem podem agora ser desbastados por EDM.
\ Impulsores
A eletroeroão é útil em zonas de difícil acesso e sempre que se necessite de eliminar um volume elevado de material. As formas complexas, como os impulsores e os blisks, exigem um elétrodo complexo e um design especial de geração de trajetórias de ferramentas.
\ Anéis de Turbinas
Máquina especial de eletroerosão por fio grande ONA
- Camada refundida totalmente controlada
- Tolerâncias ajustadas
- Processo consistente e robusto.
- Diâmetros de anéis de 300 mm a 2000 mm.
APLICAÇÕES LEVADAS A CABO COM ELETROEROSÃO
- Ventilador
- Carcaça de rolamentos
- Compressor
- Carcaça de compressor
- Difusor
- Câmara de combustão
- Nozzle Guide Vanes (NGV)
- Ecrãs térmicos
- Câmara de escape
- Segmentos de fecho
- Discos de turbina
- Pás de compressor
- Caixa de engrenagens adicional

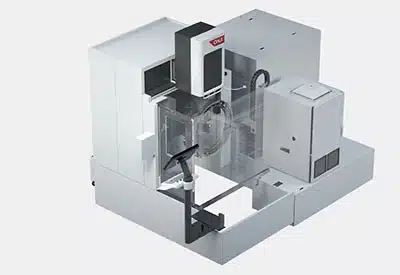

MÁQUINAS
\ MÁQUINAS
Especificações ONA AX4
| Curso do eixo X | 600 mm |
| Curso do eixo Y (total/individual) | 400 mm |
| Curso do eixo Z | 400 mm |
| Cursos dos eixos U-V | 120 x 120 mm |
| Diâmetro do fio | 0.10 – 0.30 mm |
| Diâmetro do anel | 250 mm – 1.200 mm |
| Placa rotativa – Vertical | Vertical |
| Peso máx. anel | 300 kg |
| Largura anel | 20 mm – 250 mm |
| Espessura anel | 0.8 mm – 100 mm |
Especificações ONA RX7
| Curso do eixo X | 1.600 mm |
| Curso do eixo Y (total/individual) | 1.600 mm / 1.000 mm |
| Curso do eixo Z | 650 mm / 800 mm |
| Distância máx. entre mesa e cabeçal (*) | 970 mm / 1.170 mm |
| Tanque de trabalho: comprimento x largura | 2.000 mm x 2.000 mm |
| x altura | 700/850/1.000 mm (**) |
| Peso máx. peça | 8.000 kg |
| Peso máx. elétrodo (***) | 200 kg |
| Superfície total necessária: comprimento x largura | 6.600 mm x 3.500 mm |
Especificações ONA RX8
| Curso do eixo X | 2.100 mm |
| Curso do eixo Y (total/individual) | 2.100 mm / 1.250 mm |
| Curso do eixo Z | 650 mm / 800 mm |
| Distância máx. entre mesa e cabeçal (*) | 970 mm / 1.170 mm |
| Tanque de trabalho: comprimento x largura | 2.500 mm x 2.500 mm |
| x altura | 700/850/1.000 mm (**) |
| Peso máx. peça | 10.000 kg |
| Peso máx. elétrodo (***) | 200 kg |
| Superfície total necessária: comprimento x largura | 7.600 mm x 4.000 mm |
Especificações ONA RX10
| Curso do eixo X | 2.600 mm |
| Curso do eixo Y (total/individual) | 2.600 mm / 1.500 mm |
| Curso do eixo Z | 650 mm / 800 mm |
| Distância máx. entre mesa e cabeçal (*) | 970 mm / 1.170 mm |
| Tanque de trabalho: comprimento x largura | 3.000 mm x 3.000 mm |
| x altura | 700/850/1.000 mm (**) |
| Peso máx. peça | 10.000 kg |
| Peso máx. elétrodo (***) | 200 kg |
| Superfície total necessária: comprimento x largura | 8.600 mm x 4.500 mm |
