ONA para a indústria automóvel

4 razões para escolher EDM para as peças do seu automóvel

Descubra o estudo de caso da Concours Mold!

1

MENOS PEÇAS

Reduz o número de peças necessárias para fabricar a carroçaria dos automóveis.

2

MENOR CUSTO

Reduz os custos de operação e de produção, o tamanho da fábrica e, consequentemente, o valor global inerente ao seu funcionamento.

3

Máxima flexibilidade

Uma flexibilidade sem precedentes para adaptar cada unidade às necessidades individuais de cada cliente graças ao seu design modular.

4

MENOS TEMPO

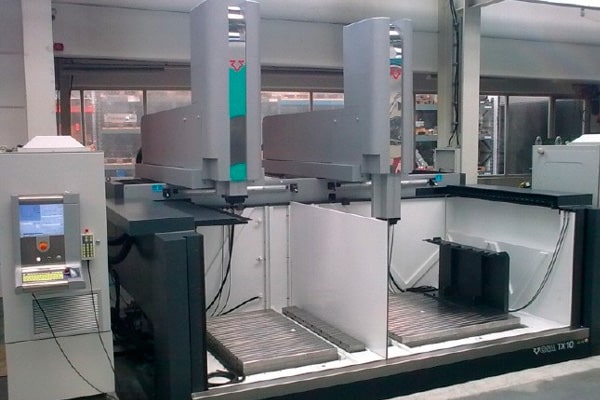

Reduz o tempo de produção para metade, incorporando uma cabeça dupla na máquina, semelhante à do nosso modelo IRIST10.

VÍDEO

\ VÍDEO

\ PRINCIPAIS APLICAÇÕES

\ PRINCIPAIS APLICAÇÕES

\ Altifalante

Tipo de grafite: EDM-3
Tempo total: 43 horas
Rugosidade final: 18 VDI
Superfície de altifalante: 350 cm2

O desbaste e acabamento são realizados com um só elétrodo

\ Ranhuras

Tamanho Elétrodo: 40 x 1,5 mm
Material elétrodo: Grafite médio
Material peça: aço
Profundidade da cunha: 35 mm

\ Matriz de forjamento

Material base: aço tratado
2 elétrodos: grafite EDM100
Profundidade de erosão: 10 mm
Rugosidade final obtida: 25 VDI (1,80 µm Ra)
Tolerância da cavidade obtida: +/-0,03
Gerador de 400 Amp.

\ Matriz de rebarbação

Material base: aço tratado
Diâmetro do fio: Ø 0,25 mm
Número de cortes: um corte e duas repassagens
Rugosidade final obtida: 16 VDI (0,63 µm Ra)

\ Ranhuras

Profundidade: 35 mm
Acabamento final:
24 VDI
Material do elétrodo:
Grafite
Número de elétrodos:
2
Ângulo do elétrodo:
1,4⁰ por lado
Espessura:
1,4 mm

MÁQUINAS

\ MÁQUINAS

iris T10 by ONA EDM

\ ONA IRIS T10
